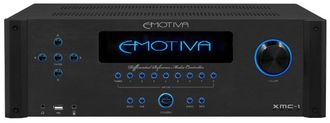

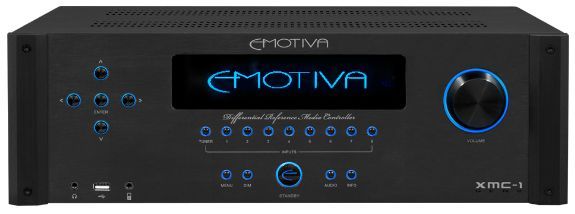

Emotiva XMC1

Возможности звуковой системы

• Эксклюзивная система автоматической коррекции акустики помещения Dirac Live™ 7.2 для ПК/MAC с графическим интерфейсом для полного контроля и настройки системы «на лету», включая создание собственной индивидуальной кривой ответа для точной корректировки с вашими индивидуальными предпочтениями.
• Два 32-битных двухъядерных процессора для цифровой обработки сигналов Texas Instruments DA710 с частотой 300 МГц и вычислительной мощностью 1800 MIPS каждый.
• Аппаратные асинхронные преобразователи частоты дискретизации между DSP1 и DSP2 для максимально высокой помехоустойчивости.
• Полноценные тракты аудиоканалов 7.2 с управлением стереофоническим басом и пост-обработкой.
• Полностью независимые настройки разделительных фильтров для фронтальных АС, АС центрального канала, АС пространственного звучания, тыловых АС и сабвуферов.
• Поддержка стерео сабвуфера с независимым уровнем громкости, расстоянием и параметрическим эквалайзером.
• Выбор динамического диапазона.
• Выбор тонкомпенсации Флетчера-Мансона.
• Выбор независимого или глобального 11-полосного параметрического эквалайзера.
• Поддержка многоканального формата DSD.
• Глобальные элементы управления диапазонами высоких и низких частот с выбираемыми пользователем точками оборота.
• Высокопроизводительный AM/FM-тюнер с текстовой информацией RDS.

Возможности видеосистемы

• 9 Гбит/с с bit-perfect переключением сигнала на всех входах и выходах HDMI (поддерживаются все видеоформаты до 4k/60, включая 3D).
• Полная поддержка HDCP 2.2 для видеосигнала формата 4k UltraHD на одном входе и на одном выходе.
• Поддержка ARC и ЦИК на внешнем выходе.
• Информативное экранное меню и меню настройки без прерывания и ухудшения качества, регулируемая прозрачность, включая источники формата 4k и 3D.
• Двойной трансивер-коммутатор Analog Devices ADV7625 обеспечивает мультиплексную передачу видеосигнала для «bit-perfect» переключения HDMI.

ЦАПы

• ADC Burr-Brown PCM4202 для точного 24-битного аналого-цифрового преобразования.
• ЦАПы главной зоны — Burr-Brown DSD1796 с поддержкой звука 24/192.

Ввод-вывод сигнала на компьютер

• 1 разъем Ethernet (RJ-45) для обновления прошивки, совместимость с Control4, RTI, URC, Crestron и т.д., настройка и управление через ПК / Mac, управление графическим интерфейсом DiracLive® через ПК / Mac, обновление встроенного ПО через USB-A.

Главный системный микропроцессор

• Процессор Texas Instruments AM-1808 Sitara Arm9 (32-битный, 375 МГц)

Дисплей

• Графический синий OLED-дисплей с разрешением 256×64 и диагональю экрана 140 мм (5,5″) с возможностью полного затемнения.

Технические характеристики

С симметричного входа на симметричный выход (эталонный стереорежим):

КНИ: < 0,0005% на 1 кГц
КНИ: < 0,002% (20 Гц — 20 кГц)
Взаимомодуляционные искажения (IMD): < 0,004% на 1 кГц
Отношение сигнал/шум: > 123 дБ (измерено по шкале А)
Диапазон воспроизводимых частот: 5 Гц — 80 кГц (+0/-0,1 дБ)
Перекрестные искажения: < 100 дБ

С несимметричного входа на несимметричный выход (эталонный стереорежим):
КНИ: < 0,0007% на 1 кГц
КНИ: < 0,003% (20 Гц — 20 кГц)
Взаимомодуляционные искажения (IMD): < 0,005% на 1 кГц
Отношение сигнал/шум: > 114 дБ (измерено по шкале А)
Диапазон воспроизводимых частот: 5 Гц — 80 кГц (+0/-0,1 дБ)
Перекрестные искажения: < 100 дБ

С цифрового входа на симметричный аналоговый выход (HDMI PCM):
КНИ: < 0,00025% на 1 кГц
КНИ: < 0,002% (20 Гц — 20 кГц)
Отношение сигнал/шум (все основные каналы): > 110 дБ (измерено по шкале А)
Отношение сигнал/шум (каналы сабвуфера): > 100 дБ (измерено по шкале А)

Аналого-цифровые преобразователи (c аналогового входа на аналоговый выход по тракту цифрового сигнала):
КНИ: < 0,0007% на 1 кГц
КНИ: < 0,0007% (20 Гц — 20 кГц)
Взаимомодуляционные искажения (IMD): < 0,005% на 1 кГц
Отношение сигнал/шум: > 106 дБ (измерено по шкале А)

Входной импеданс (аналоговый):
Симметричные входы: 47 кОм
Несимметричные входы: 100 кОм

Выходной импеданс (аналоговый):
Симметричные выходы: 100 Ом
Несимметричные выходы: 100 Ом

Максимальный уровень на выходе (аналоговый):
Симметричные выходы: 11 В (СКВ)
Несимметричные выходы: 5,5 В (СКВ)

Мощность выхода на наушники:
8 Ом: 124 мВт / канал
33 Ом: 51 мВт / канал
47 Ом: 36 мВт / канал
150 Ом: 12 мВт / канал
300 Ом: 6 мВт / канал
600 Ом: 3 мВт / канал

Режимы декодирования цифрового сигнала:
Dolby TrueHD
Dolby Digital Plus
Dolby Digital 5.1
DTS-HD Master Audio
DTS-HD High Resolution Audio
DTS 5.1
DTS ES Discrete 6.1
PCM-Multi 5.1
PCM-Multi 7.1

Режимы последующей обработки цифрового сигнала:
Dolby Prologic IIx (PLIIx)
DTS ES Matrix

Режимы аудиосигнала:
Эталонный стереорежим (чистый стереорежим)
Прямой режим (минимальная обработка с управлением низкими частотами)
Стереофонический режим
Полный стереофонический режим

Дисплей:
OLED (дисплей на органических светодиодах) (графический дисплей высокого разрешения 256×60 пикселей, синий, регулируемая яркость)

Экранное меню:
Цветное меню OSD накладывается на воспроизводимое изображение, включая источники формата 4k и 3D
(регулируемая прозрачность, множество рабочих режимов выводят различные уровни информации)

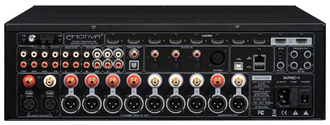

Аналоговые входы:
1 пара (стерео) – аналоговый вход эталонного аудиосигнала (симметричный XLR)
1 пара (стерео) — аналоговый выход эталонного аудиосигнала (несимметричный; фрезерованные позолоченные разъемы RCA)
3 пары (стерео) –аналоговый аудиовход (несимметричный)
1 набор (конфигурация 7.1) – аналоговый аудиовход (несимметричный)

Цифровые входы:
7 – HDMI 2.0 (без HDCP 2.2)
1 – HDMI 2.0 (с HDCP 2.2)
3 – цифровой оптический аудиовход Toslink S/PDIF (до 24/192)
3 – коаксиальный (RCA) цифровой электрический аудиовход S/PDIF (до 24/192)
1 – цифровой аудиовход AES/EBU (XLR)
2 – вход цифровых данных USB Type A (для обновления встроенного ПО и дальнейшего расширения системы)
1 – цифровой аудиовход USB Type B (вход «USB DAC»; до 24/192, UAC2, используется CM6631A)
1 – разъем Ethernet (RJ-45) (сетевое подключение для технологии Dirac и функций дистанционного управления)

Прочие входы:
Встроенный высокоэффективный тюнер AM/FM (антенные соединения: FM — разъем типа F; AM — нажимные клеммы)

Аналоговые выходы:
1 набор (конфигурация 7.2) – аналоговый выход основного аудиосигнала эталонного качества (симметричный XLR)
1 набор (конфигурация 7.2) – аналоговый выход основного аудиосигнала (несимметричный; фрезерованные позолоченные разъемы RCA)
1 пара (стерео) — аналоговый линейный выход для записи (несимметричный)
1 пара (стерео) — аналоговый линейный смешанный выход основной зоны (несимметричный)
1 пара (стерео) — аналоговый линейный смешанный выход зоны 2 (несимметричный)
1 — выход для высококачественных наушников (используется TPA-6130)

Цифровые выходы:
1 – HDMI 2.0 (без HDCP 2.2)
1 – HDMI 2.0 (с HDCP 2.2; с CEC и ARC)
1 – оптический цифровой аудиовыход Toslink S/PDIF
1 – коаксиальный (RCA) электрический цифровой аудиовыход S/PDIF

Габариты: 432 мм (Ш) × 394 мм (Г) × 146 мм (В)
